上海驭典重工为您介绍SWL丝杆升降机20T-1A-II型丝杠升降机构外形尺寸和CAD图，供您参照，这种丝杆升降机丝杆头部是法兰式，还有另外三种可以选择：圆柱形、螺纹型、变头型，法兰型的比较常用。
速比可以选择6、8、12、24，螺距12mm，比如速比24，就是输入轴转24圈，丝杆上升一个螺距12毫米。
常用的形式可以分为轴伸式、轴入式安装，下面分别给大家展示相关外形尺寸（见下图）
SWL丝杆升降机20T-1A-II型轴伸式外形尺寸

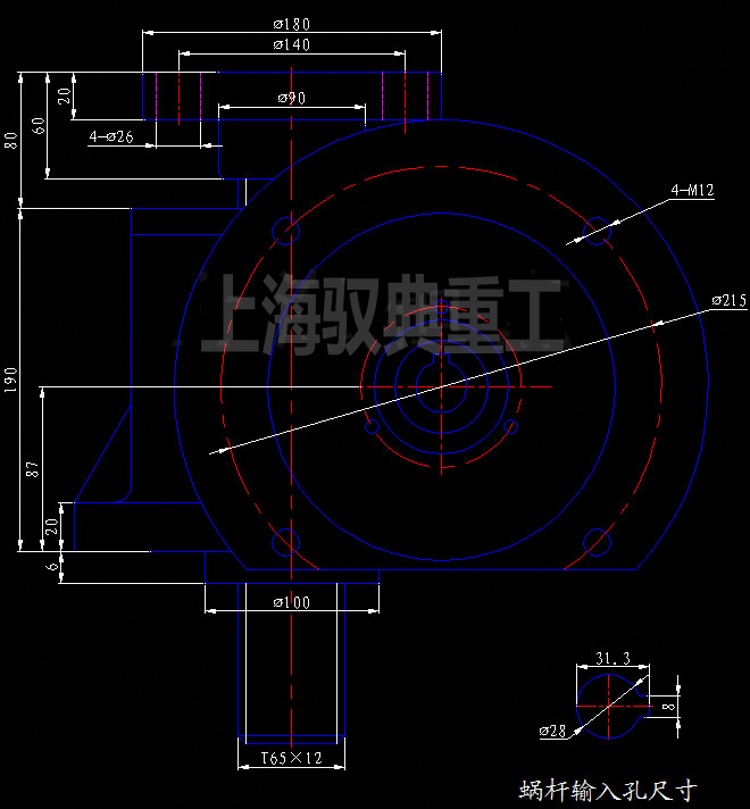

SWL丝杆升降机20T-1A-II型轴入式CAD图
可直连电机的型号有2.2kw、3kw、4kw，可选四级电机，也可以选择6级电机，电机连接盘的尺寸，参照图纸，连接三相异步电机的尺寸为标准100B5和112B5；如果其他规格电机，请事前跟驭典重工联系确定是否可以直连，有些其他规格可以定做直连法兰，如果不能直连，可以采用联轴器与轴伸式连接。
20T丝杆升降机，单台承载大约为8吨左右，根据速度快慢，行程长短，承载会有些影响，具体可根据使用场景做出选择。详情，请咨询上海驭典重工。
